Углы установки колес автомобиля

05 апреля 2014

Ниже приведена некоторая полезная информацию о различных терминах и углах установки колес, и что они из себя представляют.

Углы, определяющие расположение элементов подвески на передней оси автомобиля:

  • Схождение колес (Toe)
  • Развал (Camber)
  • Продольный наклон оси поворота (Caster)
  • Поперечный наклон оси поворота (King pin)
  • Смещение оси (Set-back)
  • Прилежащий угол

Углы, определяющие расположение элементов подвески на задней оси автомобиля:

  • Схождение колес (Toe)
  • Наклон или развал колеса (Camber)
  • Смещение оси (Set-back)
  • Линия (угол) движения (Thrust line)

Схождение и развал спереди и сзади

Схождение и развал спереди и сзади



схождение и развал

Схождение и отрицательное схождение, как правило, являются наиболее понятным термином. При измерении схождения мы смотрим на то, как параллельны колеса по отношению друг к другу, при взгляде сверху.

Если колеса стоят ближе друг к другу спереди, то схождение положительно (+). Если колеса стоят ближе друг к другу сзади, то схождение отрицательное (-). Причина, почему мы имеем схождение или расхождение в том, что взаимное положение между колесами автомобиля в стационарном положении и в движении различно, из-за деформаций в подвеске и выбора люфтов при движении автомобиля. Как правило, для заднего привода схождение передних колес устанавливается с небольшим положительным схождением. Передне и полноприводные автомобили, как правило, имеют некоторое отрицательное схождение в следствии того, что передние колеса являются тяговыми, и люфты при движении автомобиля выбираются во внутрь (то есть в +).

Неправильное схождение может привести к следующим последствиям:

  • Износ по внешнему краю покрышки – причина: избыточное схождение
  • Износ внутренней поверхности шины -:избыточное отрицательное схождение
  • "Шашечный износ" протектора шины, или так называемые "перья".
  • Неправильное положение рулевого колеса
  • "Плохой" возврат руля при выходе из поворота
  • Повышенный расход топлива из-за трения шин

Возможные причины неправильной регулировки схождения:

  • Неправильная регулировка
  • Неправильные данные, используемые при проведении регулировки
  • Неправильный клиренс
  • Деформации элементов рулевого управления
  • Неправильная калибровка регулировочного оборудования

Примечание : Схождение - -это всегда последний корректирующийся угол.

Отрицательное схождение при повороте автомобиля.

Когда автомобиль поворачивает, колесо на внутренней стороне поворота имеет больший угол поворота (меньший радиус поворота) , чем колесо с внешней стороны. Если колеса в повороте имеют один и тот же угол, они попытаются сходиться. Это могло бы вызвать чрезмерный износ шин и ухудшение управляемости из-за недостаточной поворачиваемости. Конструктивно заложено, что внутреннее колесо имеет больший угол поворота, что приведет к улучшению управляемости и уменьшает износ шин.

Избыточное положительное схождение может привести к следующим последствиям:

  • Чрезмерный износ шин : "оперение"
  • Визг шин на поворотах, даже на низких скоростях
  • Низкая реакция на руль, т.е. недостаточная поворачиваемость

Возможные причины избыточного положительного схождения:

  • Неправильно отрегулировано схождение
  • Неверный наклон рулевых тяг
  • Деформация рулевых тяг
  • Неправильный клиренс

Развал



  • Развал положительный ( + ), когда колесо наклонено верхней частью вне автомобиля
  • Развал отрицательный ( - ),когда колесо наклонено верхней частью внутрь автомобиля
  • Нулевой развал, когда колесо вертикально

Развал регулируется для передних и задних колес автомобиля.

Развал необходим для равномерного распределения нагрузки автомобиля по всему пятну контакта шины в точке контакта, чтобы свести к минимуму износ шин. Развал возможно также использовать, чтобы изменить управляемость автомобиля, иногда за счет износа шин. Отрицательный развал может улучшить устойчивость автомобиля в поворотах, обеспечивая хороший контакт шины с дорогой при прохождении поворотов.

Неправильный развал может вызвать уводы, а также чрезмерный износ шин. Как правило, разница развала на одной оси (кросс) должна быть не более 30' (в минутах).

Неправильный развал может привести к следующим последствиям:

  • Износ внутренней поверхности шин:- чрезмерный отрицательный развал
  • Износ на внешнем краю покрышки:- чрезмерный положительный развал
  • Тянет в одну сторону
  • Чрезмерный износ подшипника колеса (из за неравномерной нагрузки)
  • Неудовлетворительная управляемость автомобиля

Возможные причины неправильного развала:

  • Деформация элементов подвески
  • Неправильная регулировка
  • Неправильный клиренс

Продольный наклон шкворня (или оси поворота) (CASTER) - угол между вертикалью и проекцией линии, проходящей через центры шаровых опор, на плоскость, параллельную продольной оси автомобиля. Он способствует стабилизации передних колес в направлении прямолинейного движения.



Иначе кастер – это продольный наклон плоскости качания колеса и может быть просто описан как, наклон вперед или назад Макферсон если смотреть на автомобиль сбоку. Положительный кастор (+), - это когда верхняя опора стойки смещена назад. и чаще используется на современных автомобилях.

Отрицательный кастер - это когда верхняя опора стойки смещена вперед. Положительные кастер обеспечивает лучшую курсовую устойчивость и стабилизацию, чем негативный кастер. Если вы посмотрите на передние колесо и вилку велосипеда, вы увидите, что они образуют положительный кастер, и именно это позволяет ехать на велосипеде не прикасаясь к рулю. Чем больше положительный угол продольного наклона, тем тяжелее руль.

Поскольку в большинстве своем современные автомобили способны развивать высокие скорости, положительный угол продольного наклона необходим для обеспечения высокой стабильности при движении. Электрогидравлическое рулевое управление призвано для преодоления тяжелого руля. Как правило, кастор на левой и правой стороне транспортного средства не должен различаться более чем на 30' (в минутах), в противном случае автомобиль может тянуть в одну сторону. Автомобиль будет тянуть в сторону с наименьшим углом.

Неправильный кастер может привести к следующим последствиям:

  • Тяжелое рулевое управление - чрезмерный положительный кастер
  • Чрезмерная чувствительность к восприятию дорожных неровностей на руле – избыточный положительный кастер
  • Колебание (биение) руля - : чрезмерный отрицательный кастер усилия на рулевом колесе при левом и правом поворотах, односторонний износ протектора
  • Отсутствие самостабилизации руля - : чрезмерный отрицательный кастер разные визг шин на поворотах.
  •

Возможные причины неправильного castеr:

  • Верхняя опора -Макферсон установлена вперед или назад
  • Продольный рычаг подвески или его крепление перемещается вперед или назад
  • Автомобиль не установлен на ровной поверхности при регулировке
  • Неправильный наклон автомобиля
  • Колеса не блокируются во время регулировки
  • Неправильная регулировка (если регулируется)

Поперечный наклон оси поворота (King pin) (угол наклона оси поворота (НОП))

(на рисунке β ) - это угол наклона оси поворота (шкворня)  колеса (a-b) в поперечной плоскости при виде спереди. Задается конструкцией поворотного кулака (на рисунке зеленый) и не регулируется.

Прилежащий угол (на рисунке α + β ) - суммарный угол развала и поперечного наклона шкворня.

НОП, на некоторых конструкциях поддается регулировке..НОП -это угол, который образуется между вертикалью и осью Макферсон всегда наклоненной внутрь если смотреть на автомобиль спереди Как правило этот угол задан производителем и не регулируем.. Тем не менее, некоторые производители используют изменение угла НОП на благо регулирования развала. НОП- всегда положителен. НОП вместе с развалом служит для снижения восприятия ударов от дороги и снижения влияния неравномерности тормозных сил на рулевой механизм. Дорожные удары и неравномерное торможение будут вызывать реакцию на рулевом колесе за счет возникающего момента на плече А-В , что делает автомобиль нестабильным и вызывает сильную реакцию на руле.. Чрезмерные значения угла НОП может загрузить компоненты, такие как шаровые шарниры. НОП также помогает самоцентрированию рулевого управления.

Неправильный НОП может привести к следующему:

  • Чрезмерной обратной связи с дорогой
  • Уменьшить самостабилизацию рулевого управления
  • Чрезмерному износу элементов подвески
  • Неправильному развалу
  • Нарушению прямолинейности движения на неровностях

Плечо обката (Scrub Radius) — это расстояние по прямой между точкой, в которой ось поворота колеса пересекается с дорожным полотном, и центром пятна контакта колеса и дороги.



Плечо обката определяется не только конструкцией подвески, но и параметрами колёс.

Проще говоря, при плече отличном от нулевого колесо начинает действовать как рычаг воздействуя на элементы подвески и рулевого управления, возникает дополнительный момент, который необходимо компенсировать рулем.

При положительном плече обката случайное повышение силы сопротивления одного из колес способно вызвать поворот руля в эту же сторону и нарушить курсовую устойчивость автомобиля.

При положительном значении усилие на руле при повороте колес на месте меньше. (колесо катится при повороте руля, а не просто проворачивается на месте), зато при переезде кочек будут заметны рывки.

Изменяя диаметр колеса не забудьте изменить вылет диска, чтобы привести плечо обката в нужные вам значения.

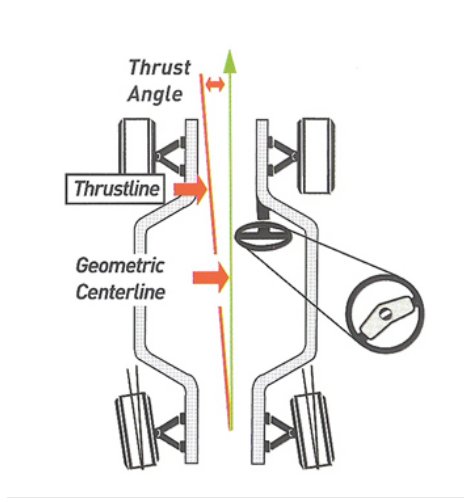

Линия осевого давления (THRUST LINE)- линию осевого давления (направление тяги) можно упрощенно понимать, как перпендикуляр к задней оси. Это несколько упрощённое понятие, так как не принимаются во внимание углы установки самих задних колёс.

Угол осевого давления или угол движения – это угол между осью симметрии автомобиля и направлением тяги.

Направление усилия на заднюю ось, называемое осевой нагрузкой, определяется схождением задних колес. Линия осевого давления определяется разницей между продольной осью симметрии автомобиля и осевыми нагрузками.

Если угол осевого давления не равен «0», то передние колеса стремятся поворачиваться в одинаковом направлении, как и задние колеса, стремясь выправить траекторию движения автомобиля в прямую линию. Как следствие, кузов будет направляться под углом к направлению движения.

Угол осевой нагрузки отрицателен, когда осевая нагрузка направлена влево к водителю, и положителен – при направлении вправо от водителя.

Угол движения должен быть равен «0» для автомобилей с правильно отрегулированными углами установки задних колёс. Угол движения (более 20') может также говорить о нарушении геометрии кузова. На большем числе современных транспортных средств можно регулировать заднее схождение , а иногда и развал . Если заднее схождение на транспортном средстве является ошибочным, оно будет иметь влияние на управляемость автомобиля. Для движения по прямой водителю придется подруливать, компенсируя увод. Неправильное заднее схождение или несимметричное заднее схождение может негативно повлиять на угол разворота заднего моста (угол тяги автомобиля) ,trust angle.

Неправильный угол тяги может привести к следующим последствиям:

  • Неправильное выравнивание руля
  • Чрезмерный износ задних покрышек, "оперение"
  • Рыскание
  • Недостаточной или избыточной поворачиваемости
  • Движение с перекосом

Возможные причины угла разворота заднего моста (неправильного угла тяги):



  • Заднее схождение неверно отрегулировано, нет симметрии по сторонам
  • Задняя подвеска погнута или повреждена
  • Задний подрамник неправильно выровнен
  • корпус автомобиля неправильно выровнен
  • Крепления задней подвески изношены.

Клиренс - высота дорожного просвета.

Рекомендуется перед посещением сход-развала убедиться, что давление в шинах соответствует норме, износ протектора на левом и правом колесах примерно одинаков, отсутствует люфт в подшипниках и рулевом управлении, колесные диски не деформированы. На автомобилях с регулируемым дорожным просветом проверить регулировку.

Смещение оси (SET-BACK) - это угол, образованный линией, перпендикулярной продольной линии симметрии автомобиля и линии, проходящей через (переднюю или заднюю) ось, соединяющую центры колёс. Например, на передней оси оно возникает при неверной регулировке продольного угла наклона оси колёс (Caster-а).

Смещение оси положительно, когда правое колесо впереди (согласно направлению движения) относительно левого колеса. Оно отрицательно, когда правое колесо позади (согласно направлению движения) относительно левого колеса. Смещение заднего моста вы могли наблюдать на "Волгах", машина едет как бы боком (кстати на "Волге" это происходит когда ослабевает одна стремянка и мост одной стороной перемещается по рессоре вперед или назад).



Как правило, эта ситуация не вызовет проблем, влияющих на управление до тех пор, пока это не станет значительно.
